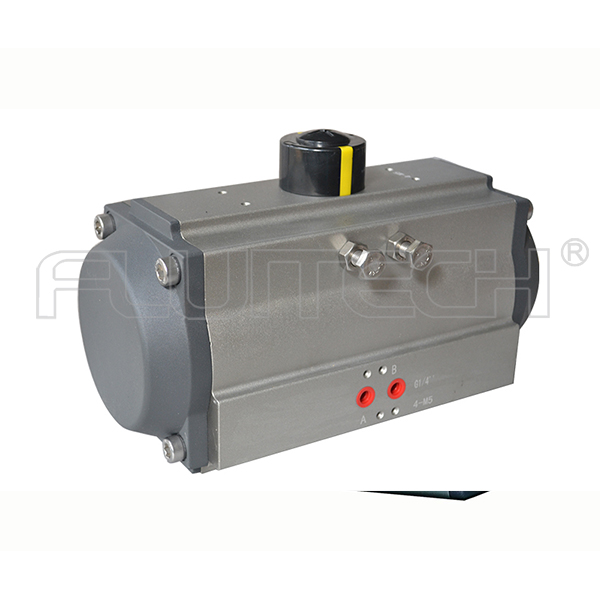

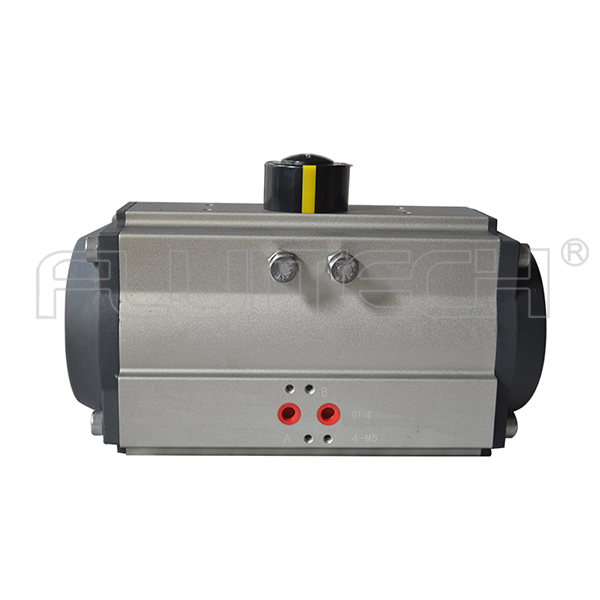

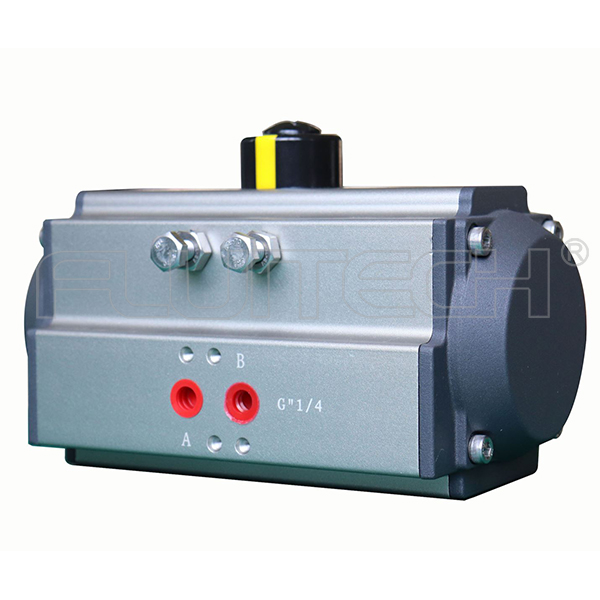

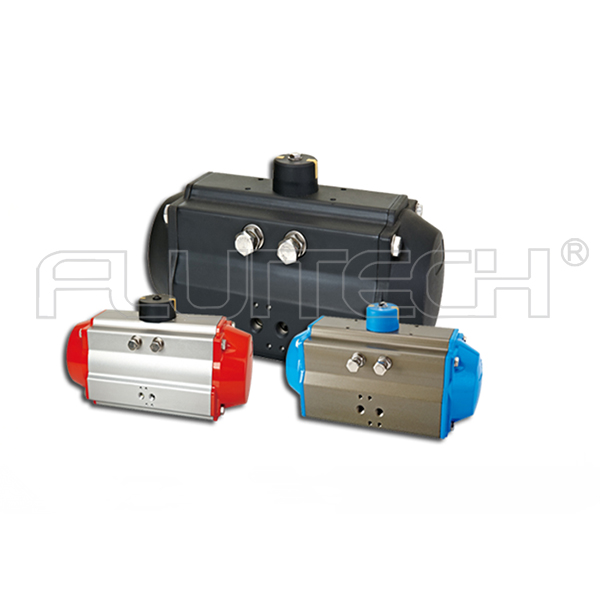

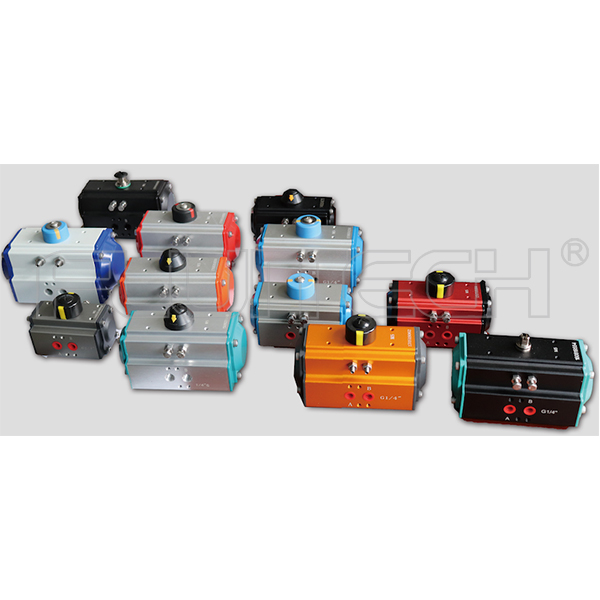

CTA1700D 雙作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
CTA1700D雙作用氣動執行器的技術參數
型號 | CTA1700D | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 鋁合金 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 80Kg | |||||
16.9L | 22.5L | 缸徑 | 270mm | ||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4Bar | 4.5Bar | 5Bar | 5.5Bar | 6Bar | 8Bar | |||
2349 | 2642 | 2936 | 3229 | 3523 | 4697 | ||||
AT型氣動執行器說明
本公司AT型執行器在綜合運用國內外新技術，新材料，新工藝和創(chuàng )新觀念的基礎上進行研制、開發、設計而成。
AT型執行器是一種齒條和齒輪軸結構的回轉型氣缸，分單作用，雙作用兩類，適用于所有類型的1/4回轉型閥門或做1/4回轉運動的場合。
缸體內部的特別加工處理（Ra 0.4-0.6 μm）以及采用了摩擦系數（LAT LUB）非常小的潤滑墊安裝于活塞，免除了金屬之間的摩擦。
該執行器使用壽命長，維護方便
AT系列氣動執行器的設計特點
1. 全面符合最新的國際規范：ISO5211/DIN5211和VD/VDE3845、NAMUR標準。

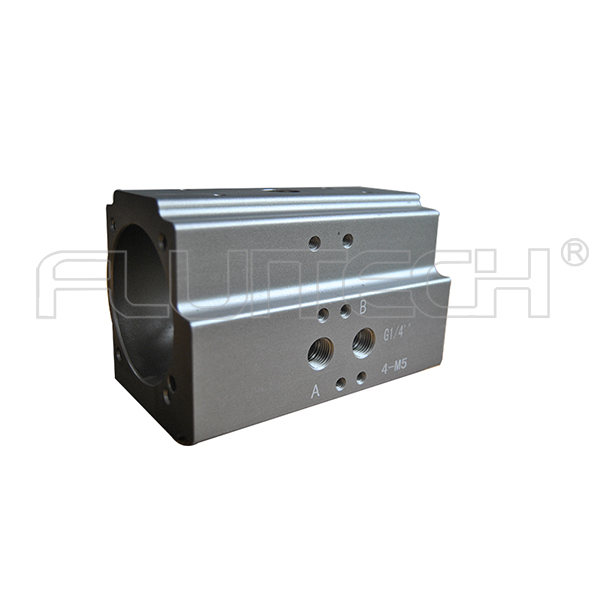

2. 擠壓的高強度鋁制缸體，內表面經細磨及硬質陽極氧化處理，使用壽命長，摩擦系數低，動作迅速。
3. 優美緊湊，現代化的造型，多規格的系列產品使用選型更經濟實惠。
4. 所有的活動表面均采用高質量的軸承，低摩擦，長壽命，無噪音。
5. 外部安裝兩個獨立的行程調節機構，方便進行±5°全開或關位置調節。
6. 外部結構一樣的執行器有雙作用式和單作用式（彈簧復位）供選擇，便于安裝輸出的所有附件。
7. NAMUR標準的多功能位置指示器可視化指示。
8. 預壓負荷彈簧，安裝、拆卸安全、方便。
9. 活塞和端蓋采用壓鑄鋁合金，強度高，重量輕。
10. 改變密封件的材料，可應用于高溫或低溫的場合。
11. 根據需要可提供多種角行程（例如：120°、135°、180°等）和三位式氣動執行器。
12. 不需要連接板，可直接安裝電磁閥。

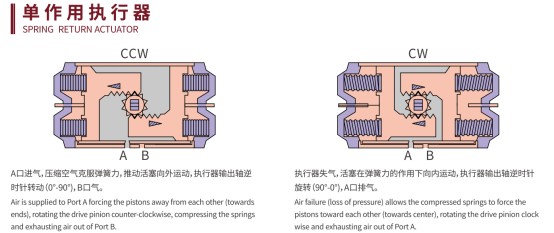

雙作用氣動執行器工作原理
氣動頭試驗方法 | |
空載試驗 | 1、氣動裝置水平放置，向氣缸兩側交替施加按《表 2》規定的氣壓，排氣側通向大氣，使氣動裝置進行開關操作。試驗結果應符合（性能2）的規定。 |
強度試驗 | 使用 70% 的煤油與 30% 錠子油的混合油或壓縮空氣為介質，按 1.5 倍最大氣缸工作壓力（允許使用的最高壓力值），交替向氣缸內施加壓力，并保持壓力 3min 后，觀察氣缸外觀情況并解體檢查，其結果應符合（性能 5）的規定。用空氣進行試驗時，必須采取安全防護措施。 |
負載試驗 | 將氣動裝置安裝在試驗臺上，分別向氣缸施加 0.6MPa 壓力的壓縮空氣，并向輸出軸逐漸施加力矩或推力，量此時氣動裝置的輸出力矩或推力，其值不小于氣動裝置標牌的規定值。同時對手動機構、開度指示、行程限位、信息反饋等部件逐一進行檢查，其結果應符合（性能 3）規定。 |
密封試驗 | 氣動裝置在空載情況下，從兩進氣口交替施加最大工作壓力 1.1 倍的壓縮空氣、檢查活塞、輸出軸處的漏氣量。保壓 3min，泄漏量應符合（性能 4）的規定。密封試驗的另一種檢驗方法：檢查壓力表指示壓力，持續 5min，以表壓不降為合格。兩種方法任選一種。 |
動作壽命次數試驗 | 將氣動裝置安裝在試驗臺上，在額定輸出力矩的載荷下，模擬驅動閥門啟閉動作過程進行循環操作，直至氣動裝置輸出力矩或推力小于規定的額定力矩或推力，此時的動作次數就是壽命次數。動作壽命次數應符合（性能 6）規定。 |
