氣動薄膜式執行機構簡介

    氣動薄膜執行機構是直行程控制閥較為常用的氣動執行機構，由上下膜蓋、薄膜片、密封圈、推桿、支架、彈簧等組成，其結構如圖1所示。

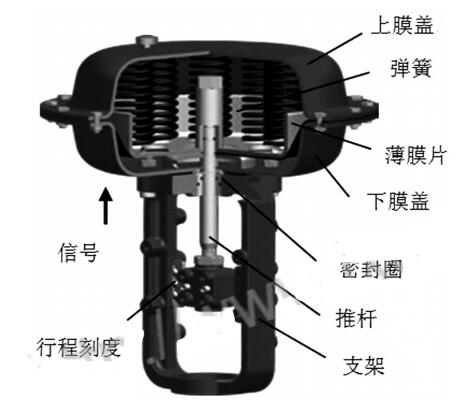

                         圖1 氣動薄膜執行機構（反作用）

    氣動薄膜執行機構按作用方式分為正作用執行機構（當壓縮空氣從上管嘴進入時，氣壓增加將薄膜片向下推并使推桿向下位移）、反作用執行機構（當壓縮空氣從下管嘴進入時，氣壓增加把薄膜片向上推并使執行機構推桿向上位移）。彈簧有一定的預緊力保證閥門的開力度（關力度），并具有復位功能。

    作為將氣壓信號轉換成相應的運動，改變閥內部調節機構位置的機構，它接受調節系統發出的控制信號，按信號要求精準動作，改變管道中介質的流量和壓力，使生產過程按預計要求進行，從而達到生產過程自動化。

    氣動薄膜式執行機構作為整個氣動薄膜調節閥的大腦，一旦損壞或失靈，會(huì )直接影響到工藝系統調節的質量，嚴重時將導致裝置停運，因此用戶一定要注重氣動執行機構的日常檢修維護等相關內容。
