【圖】氣動執行器的應用及連接示意圖

    氣動執行器廣泛應用于生產過程的自動調節和遠程控制，其與電氣轉換器、閥門定位器配合使用，能連續接收DCS發出的控制指令，輸出直線位移，此時定位器和執行器組成一個閉環回路，可以克服閥桿摩擦力和閥芯的不平衡力，從而保證調節閥位置按DCS輸出的電流信號成比例的準確定位，通過調整定位器還可以修改調節閥的流量特性和作用形式。

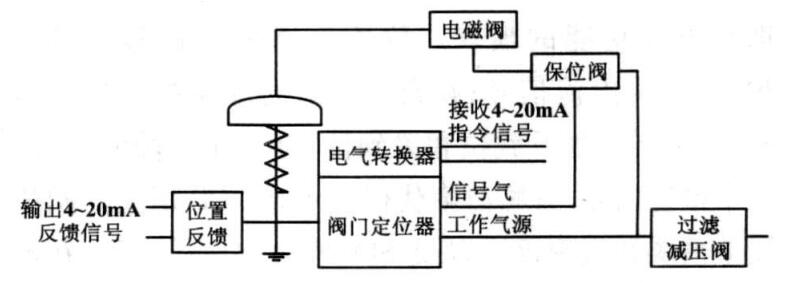

                                            圖 1 氣動執行機構配件連接示意圖

    如果氣動執行器再配置保位閥、電磁閥、位置反饋、限位開關等配件，能實現調節閥的三斷自鎖功能(即斷電、斷信號、斷氣源時，閥門保持當前位置不動)，還能實現調節閥在緊急情況下的全開(或全關)，保證工藝系統的安全，并及時將閥門開度和狀態返回到控制室，氣動執行機構配件連接示意圖如上圖1所示。
