氣動球閥結構簡介【圖】

    在機械零件設計中，球閥的種類很多，形狀也各有不同。目前市場上的各種球閥其彈性體大多采用模壓方法制作，這些球閥密封性能不是很好，而且不能滿足大型礦山機械行業的需求，且采用模壓方法結合的彈性體耐磨性較差，在流質的高速沖擊下容易移動或被損壞，泄漏量大，影響閥門密封性等。尤其是在高壓容器上的球閥，普通的球閥往往容易發生泄漏、變形失效等問題，嚴重時造成機械故障。

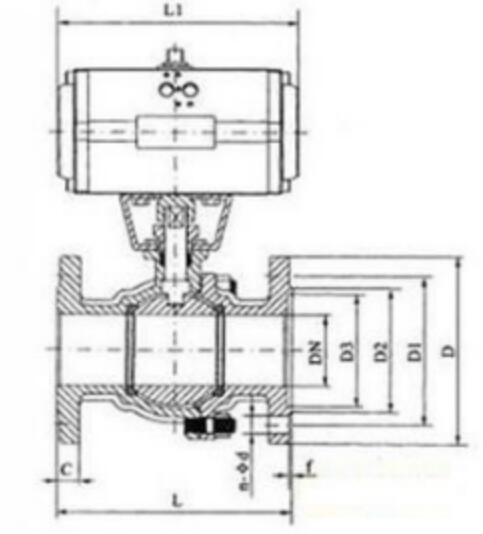

    針對球閥的不足和缺陷，氣動球閥廠家研究出了一種高性能耐磨氣動球閥，該高性能耐磨氣動球閥具有耐磨、密封性良好等優點。高性能耐磨氣動球閥結構圖如下：

    高性能耐磨氣動球閥結構包括由第一半閥體、第二半閥體構成的閥體和設置在所述閥體內的閥芯以及控制所述閥芯切換工作狀態的閥軸構件，其特征在于，所述第一半閥體外周設置有一個流質進口，所述第二半閥體外周設置有兩個流質出口，所述第一半閥體和所述第二半閥體通過法蘭連接，所述兩個流質出口關于所述流質進口的軸線對稱設置，在所述閥體的內壁、所述流質進口的流道內壁和所述兩個流質出口的流道內壁均通過粘結劑設粘接有彈性體耐磨層。
