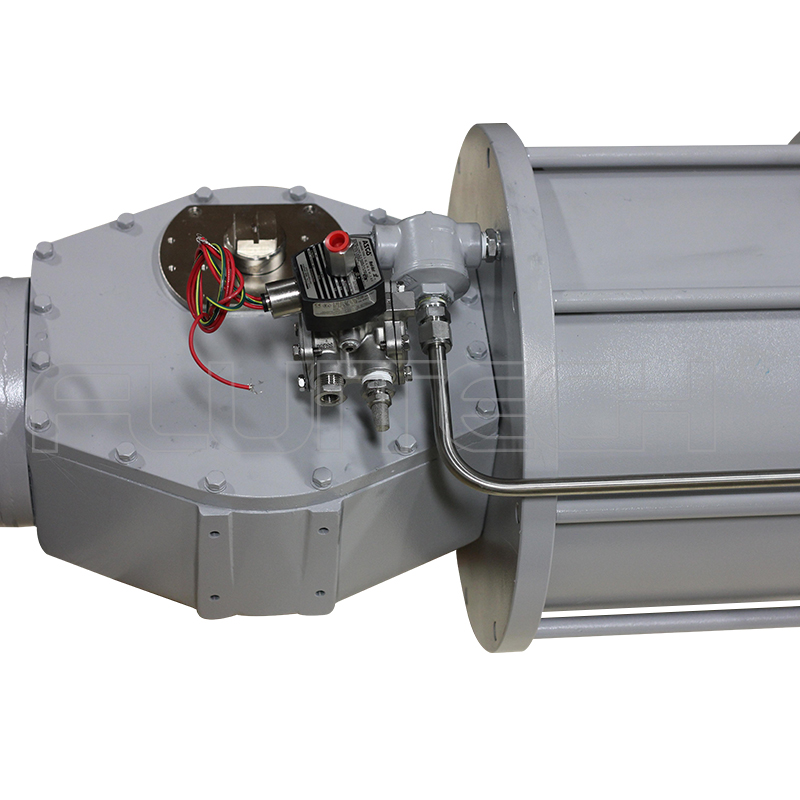

DRG01-S07-68 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-S07-68 SIL3認證撥叉式大扭矩閥門氣動執行器

撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！

單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。

DRG01-S07-68 撥叉式氣動執行器的技術參數

氣動執行器的標識和指示

每個執行器銘牌都有一組型號編制信息（參考本公司樣本說明），包括型號規格、行程角度、連接尺寸、輸出軸孔、適應溫度、明確標有最大允許輸出的供給壓力、輸出扭矩、旋轉方向、以及執行器的序號。

氣動執行器裝配指導

氣動執行器是工業閥門遠程操作的一個空氣的裝置。所有執行器和閥門安裝時必須有正確的技術數據，如型號規格、輸出扭矩、空氣容量、行程調整、動作時間、操作溫度等，在樣本目錄的技術數據說明中和執行器標簽上已有清楚的描述。

重要的安全注意

●當執行器在裝配期間不能隨時供氣增壓，否則可能產生零部件的損傷。

●和執行器關聯的連接管件、管路配件等，必須是清潔干凈無廢渣。

●當在執行器上安裝附件時必需適當空間，便于其他操作。

●在安裝閥門之前首先確定執行器和閥門位置.考慮需要向哪一個方向旋轉.兩者必須是一致的。
