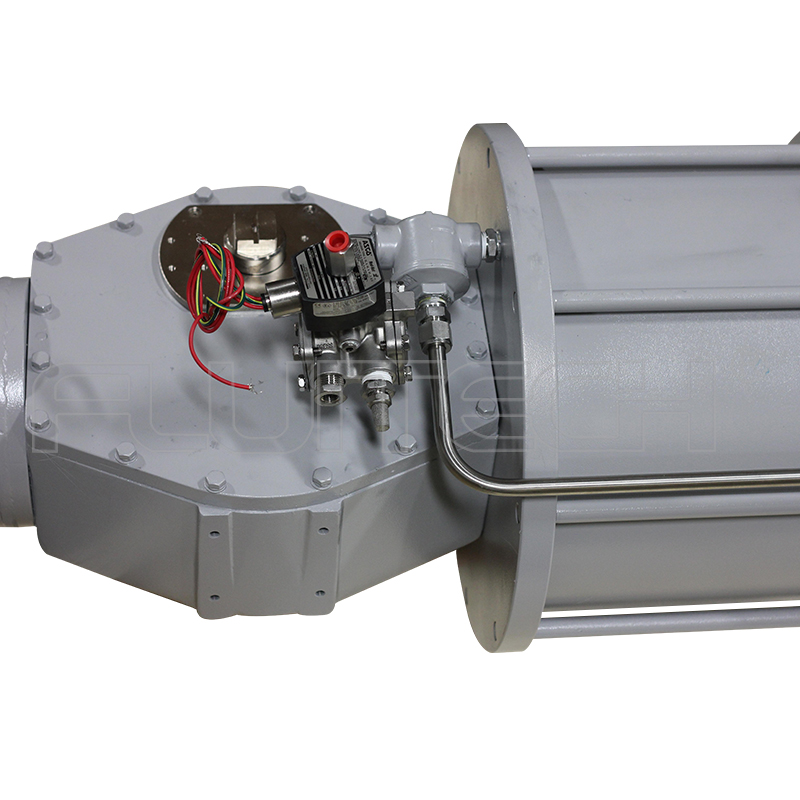

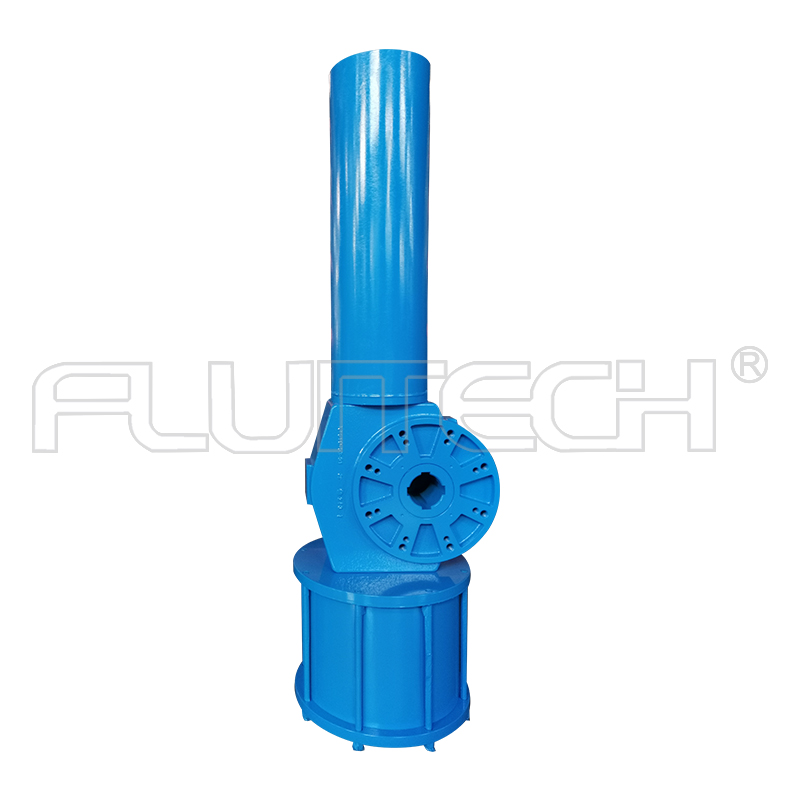

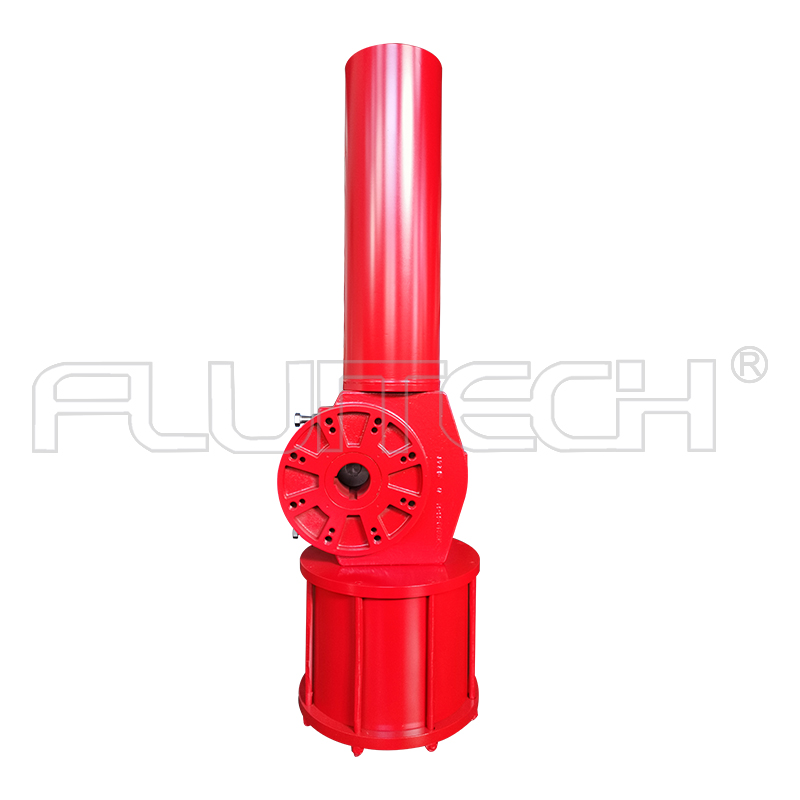

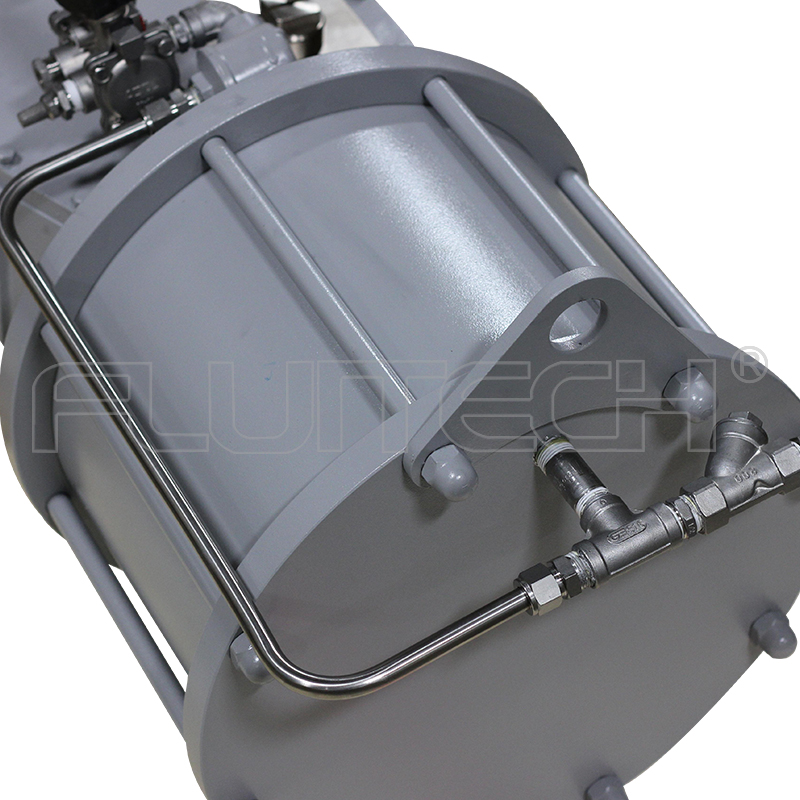

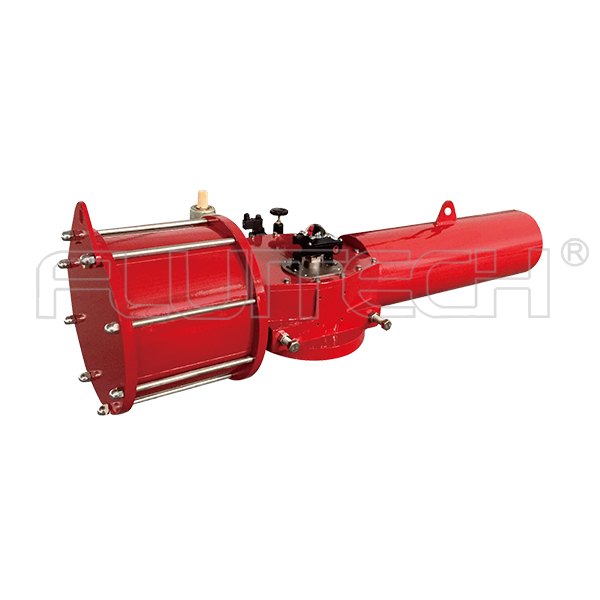

DRG01-S06-63 SIL3認證撥叉式大扭矩閥門氣動執行器
撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！
單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。
DRG01-S06-63 撥叉式氣動執行器的技術參數
型號 | DRG01-S06-63 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 65L | 重量 | 1600Kg | |||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4.2Bar | 5.5Bar | ||||||
0° | R | 90° | 0° | R | 90° | |||
14424 | 11313 | 24039 | 17858 | 14006 | 29763 | |||
售后服務
本公司銷售的所有產品一律按我司三包規則：如有質量問題，七天包換，一年保修。
以下情況下不享受包退換貨服務：
1. 客戶自行拆機或撕毀，涂改機身所貼的易碎保修標貼，則視為主動放棄保修權利
2. 包修，包換期內發生商品外觀磨損及附屬配件缺少的
3. 非承擔保修責任的第三方拆動，改裝，改版造成損壞的
4. 由于人為原因造成的機器損壞，外力碰撞，墜落，等其他原因造成的個人失誤
5. 免費保修期外，我們提供有償維修服務（只收成本配件費用）
