CTA1400S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA1400S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA1400S55單作用氣動執行器的技術參數

氣動執行器簡介

氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。

氣動執行器的基本構成

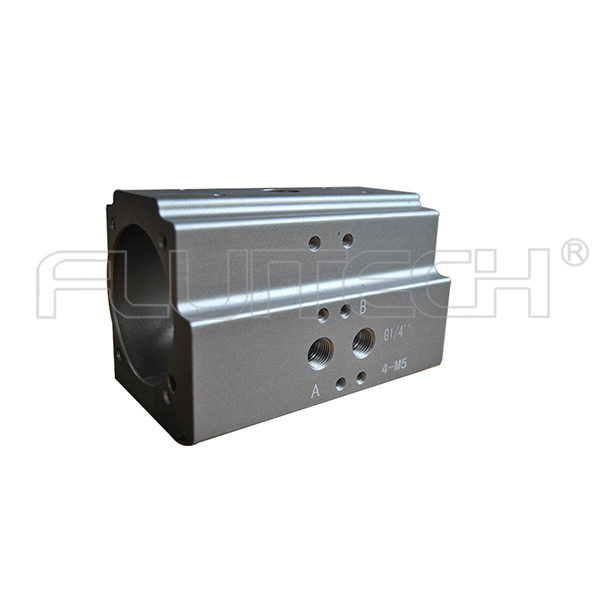

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

3、帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行氣動球閥的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。

4、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。

5、活塞的密封圈應便于更換與檢修。

6、帶緩沖機構的氣動裝置。

7、帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。

氣動執行器如何選型

選用氣動執行器時,在已確定閥門的扭矩上再增加安全值,水蒸氣或非潤滑的液體介質增加25%安全值；非潤滑的漿料液體介質增加30%安全值；非潤滑的干氣介質增加40%安全值；非潤滑用氣體輸送的顆粒粉料介質增加60%安全值；對于清潔,低摩擦的潤滑介質增加20%安全值(上述安全值為本公司理論推薦,僅供參考). 雙作用式執行器選用示例 當控制一個需要扭矩200Nm的球閥,氣源壓力只有0.5MPa,介質為非潤滑的水蒸氣,考慮到安全因素,增加25%安全值等于250Nm,按雙作用輸出扭矩表查找氣源壓力0.5MPa,然后沿該列垂直查找等于或相近的扭矩數據,選268Nm,再沿該行向左查找其型號,選擇AT125型.

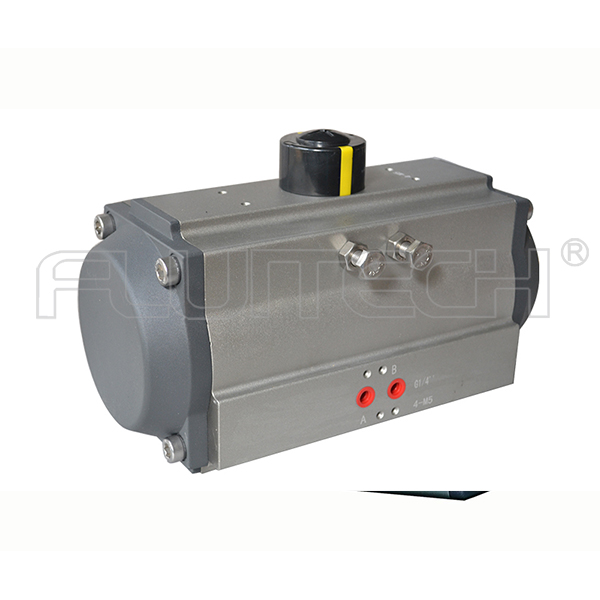

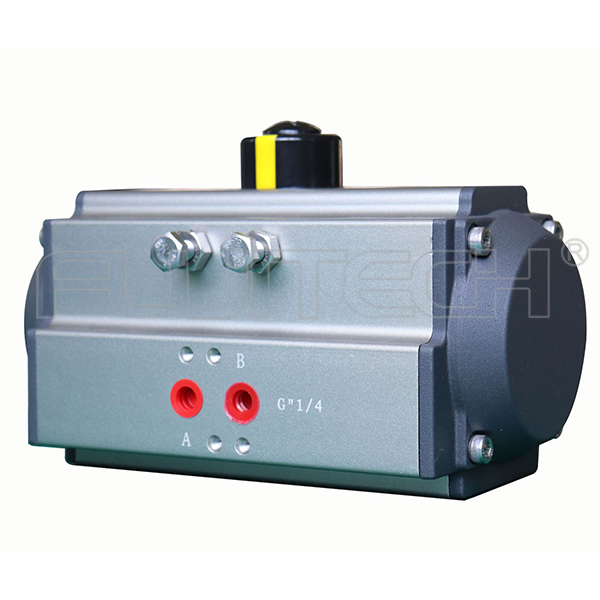

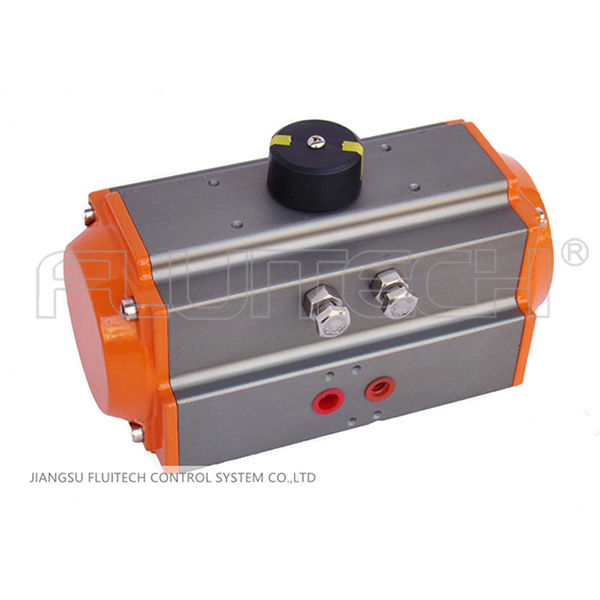

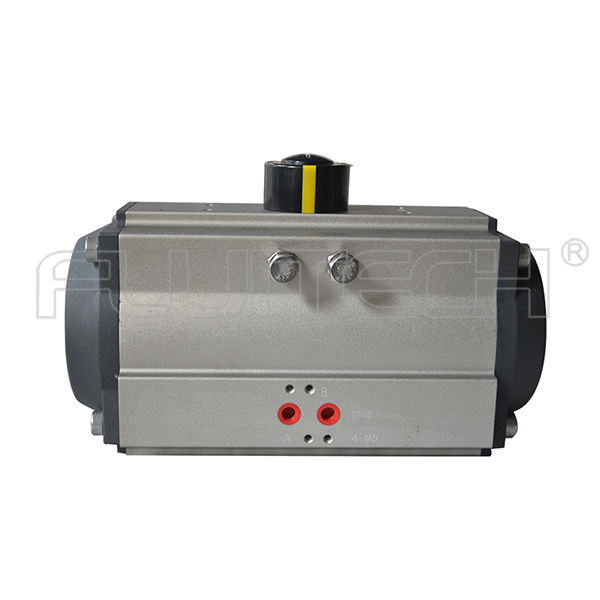

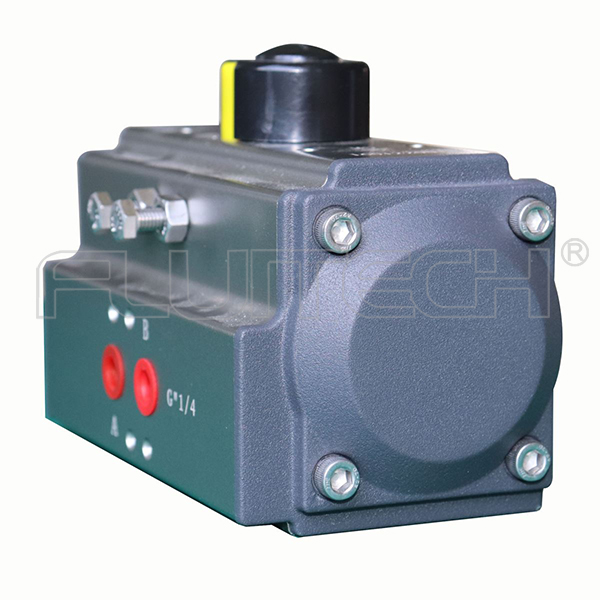

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。富羅泰克生產的氣動執行器為活塞式結構，使用的是鋁合金材質，適用于扭矩比較小的球閥、蝶閥以及旋塞閥，不但可以直接帶動閥桿，而且可以和蝸輪蝸桿等配合使用。

AT氣動執行器可裝配智能閥門定位器、電磁閥、回訊器限位開關、手輪機構、空氣過濾減壓閥等。

結構簡單、輸出推力大、動作平穩可靠、安全防爆等優點，在化工、煉油等對安全要求較高的生產過程中有著廣泛的應用。

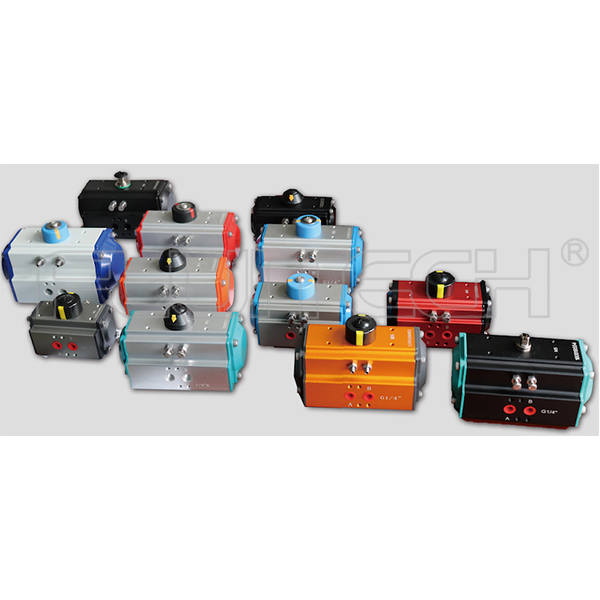

可選擇雙作用(D)、單作用(S)，同時多種規格的執行器滿足客戶各種要求。

AT氣動執行器應用范圍：球閥、蝶閥、旋塞閥等。
