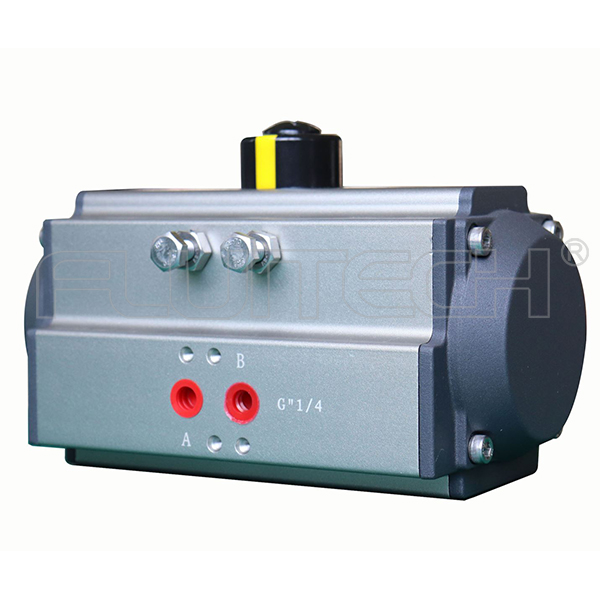

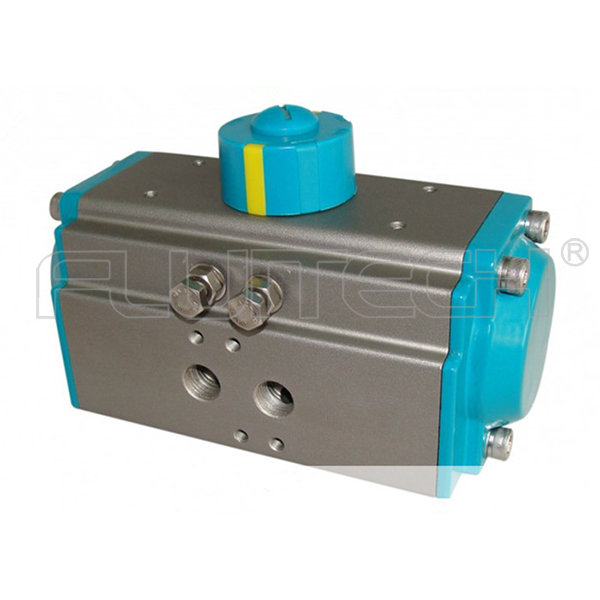

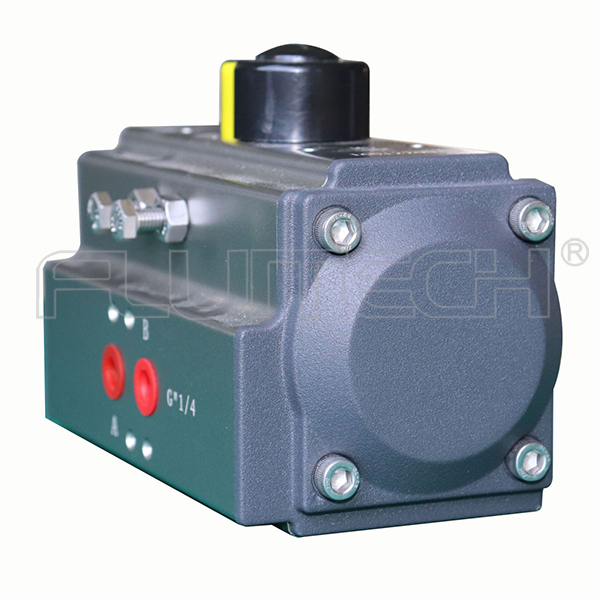

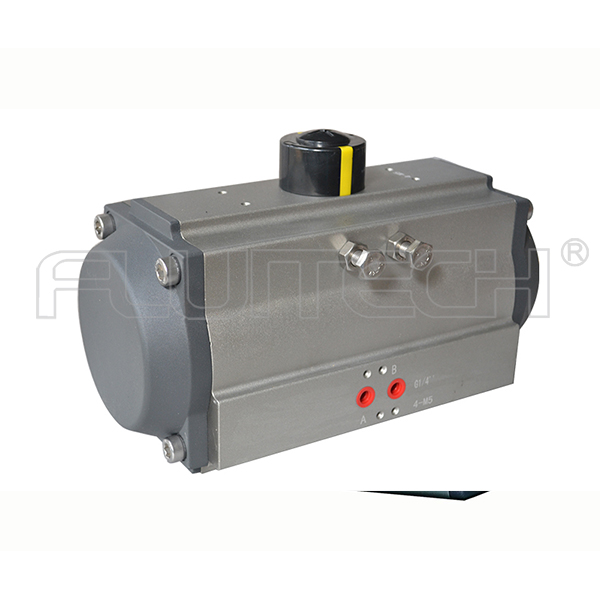

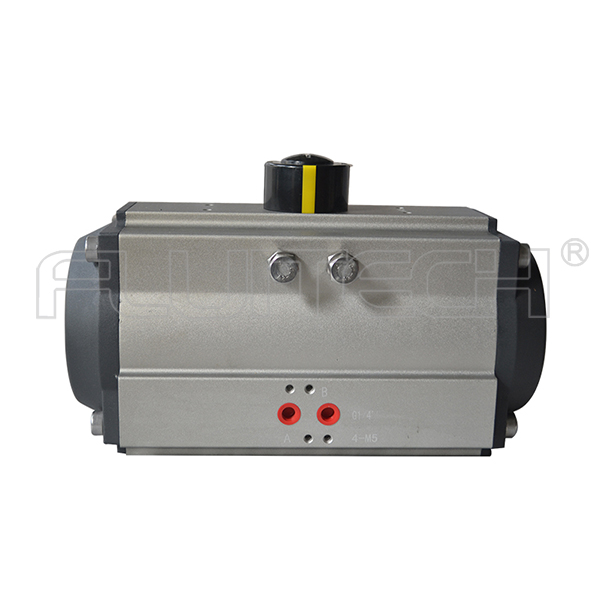

CTA900S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
CTA900S55單作用氣動執行器的技術參數
型號 | CTA900S55 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 鋁合金 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 5.9L | 重量 | 39Kg | |||||
缸徑 | 190mm | |||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4Bar | 5Bar | 6Bar | |||||
0° | 90° | 0° | 90° | 0° | 90° | |||
303 | 469 | 379 | 586 | 455 | 703 | |||
氣動執行器簡介
氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。
氣動執行器的基本構成

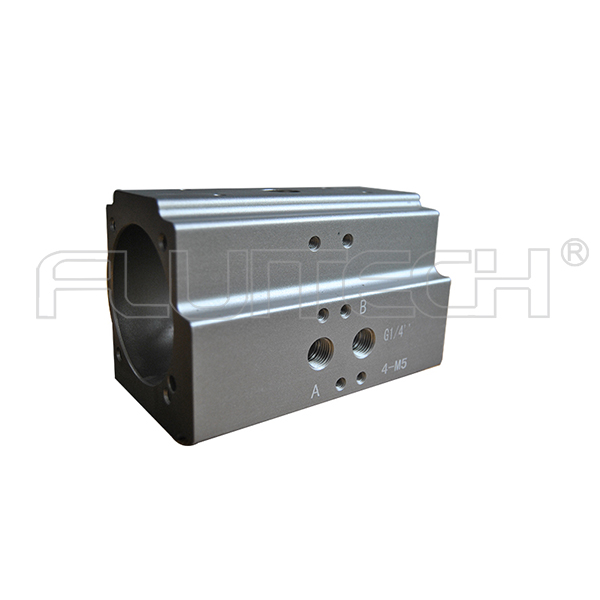

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。
2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。
3、帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行氣動球閥的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。
4、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。
5、活塞的密封圈應便于更換與檢修。
6、帶緩沖機構的氣動裝置。
7、帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。
氣動執行器常見故障及檢查、排除方法 | ||
故障現象 | 檢查項目 | 解決方法 |
氣動閥門不能動作 | 1、電磁閥是否正常，線圈是否燒壞，電磁閥芯是否被臟物卡死。 | 更換電磁閥、更換線圈、清除臟物。 |
2、對氣動執行器單獨供氣試驗，檢查密封圈及氣缸是否損壞。 | 更換已壞密封圈及氣缸。 | |
3、閥內有雜質將閥芯卡住。 | 清除雜質，更換已損件。 | |
4、手動機構的手柄處在手動位置。 | 將手柄轉到氣動位置。 | |
動作遲緩、爬行 | 1、氣源壓力不夠。 | 增加氣源壓力（0.4～0.7Mpa）。 |
2、氣動執行器輸出扭矩過小。 | 增大氣動執行器的型號規格。 | |
3、閥門閥芯或其他閥件裝配太緊。 | 重新裝配調整。 | |
4、氣源管路堵塞，流量過小。 | 排除堵塞，更換過濾器濾芯。 | |
回信器無信號 | 1、電源線路短路或斷路。 | 檢修電源線路。 |
2、回信器內凸輪位置不準確。 | 調整凸輪至正確位置。 | |
3、微動開關損壞。 | 更換微動開關。 | |
